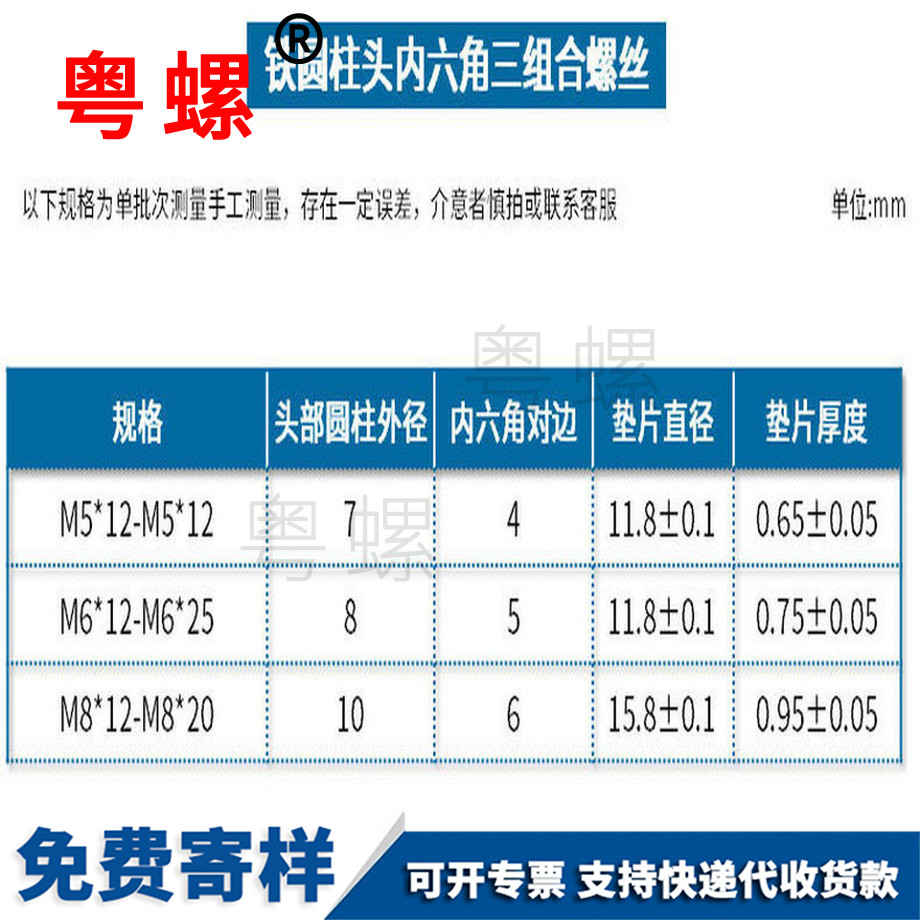

粵螺供應(yīng)圓柱內(nèi)六角 三組合螺絲 杯頭內(nèi)六角組合螺絲 三組合螺釘 M8

材料和工藝要求 播報 自攻鎖緊螺釘應(yīng)由高質(zhì)量滲碳鋼冷鐓制造，一般不大于M12，成品料在冷鐓制造前進(jìn)行高總減率的拉拔，為利于冷鐓須進(jìn)行球化退火，為了增強(qiáng)表面硬度及心部韌性，大部分采用中、低碳鋼制造，標(biāo)準(zhǔn)中材料化學(xué)成分的規(guī)定，僅具指導(dǎo)作用。C含量為0.13%~0.37%，Mn含量為0.64%~1.71%，B含量可達(dá)到0.005%，常用鋼材內(nèi)含S、P、Mn、Si元素一般要比同類牌號的普通螺栓用鋼低，鋼錠和材料的表面質(zhì)量控制較嚴(yán)格，以減少變形抗力和防止變形開裂。常用牌號為20Mn、15MnB、SWRCH22A、1022A和中碳鋼、中碳合金鋼SWRCH35K、SCM435、SCR435等。 自攻鎖緊螺釘是具有弧形三角截面的螺紋，因此冷鐓成形和搓絲工藝制定以及冷鐓模、專用搓絲板的設(shè)計制造是至關(guān)重要的。 自攻鎖緊螺釘由于需要自攻低碳鋼板，因此要求高硬度的表面以實現(xiàn)切削和擠壓成形能力。與此同時還必須有足夠的心部強(qiáng)度和韌性的配合，以防止在工作中發(fā)生扭曲扭斷。這類螺釘?shù)臒崽幚砉に噷儆跍\層滲碳。不論低碳鋼或者中碳、中碳合金鋼制造，其心部硬度必須保證在28~38HRC(9.8級)33~39HRC(10.9級 )范圍內(nèi)和不低于最小拉力載荷930MPa(9.8級)、1040MPa(10.9級)，根據(jù)材質(zhì)不同，最低回火溫度為420℃。 為了保證自攻鎖緊螺釘能順利擰入預(yù)制的圓柱孔，螺釘末端應(yīng)通過高頻淬火保證至少一至三個螺紋牙淬硬，最小表面硬度為45HRC。

用于門、窗、柜等涉及合頁的連接固定時，通常采用傳統(tǒng)的螺釘緊固方式，將螺釘直接打入被連接件的螺釘孔，其中螺釘端帽直接暴露在外，其不僅影響被連接件的美觀，而且長久暴露在外的螺釘端帽容易生銹，且一般螺釘?shù)亩瞬考庸ご嬖诿?，用于緊固連接時，螺釘端帽容易刮傷人員，其既影響美觀又不安全。

螺母是十分常見的緊固件。一般的螺母在擰動時都無法限定扭力的大小，螺母擰的松緊程度多是由工人憑經(jīng)驗判斷，這樣就會出現(xiàn)螺母擰的過緊時，會導(dǎo)致螺紋副的破壞，從而縮短緊固件的壽命，甚至嚴(yán)重時導(dǎo)致與其配套的螺栓被拉斷；而螺母擰的過松又會導(dǎo)致固定不牢的問題。

螺母就是螺帽，與螺栓或螺桿擰在一起用來起緊固作用的零件，所有生產(chǎn)制造機(jī)械必須用的一種元件根據(jù)材質(zhì)的不同，分為碳鋼、不銹鋼、有色金屬（如銅）等幾大類型。中文名螺母外文名crewnut別名螺帽性質(zhì)與螺栓或螺桿擰在一起起緊固作用類型碳鋼、不銹鋼、有色金屬標(biāo)準(zhǔn)國標(biāo)德標(biāo)國際標(biāo)準(zhǔn)日標(biāo)美標(biāo)特征易安裝整體性無墊圈拆卸方便材料碳鋼、不銹鋼、銅質(zhì)、合金等

上述內(nèi)容來自粵螺自行上傳或互聯(lián)網(wǎng)，如有版權(quán)問題，請聯(lián)系win-win@what-screw.com 。
